Współczesne budownictwo mieszkalne, choć coraz bardziej komfortowe i energooszczędne, niesie ze sobą specyficzne wyzwania dla bezpieczeństwa. Szczelna stolarka okienna, nowoczesne systemy grzewcze i mnogość urządzeń elektrycznych to czynniki, które mogą sprzyjać akumulacji substancji, które zagrażają zdrowiu i życiu mieszkańców . W inżynierii bezpieczeństwa pożarowego podstawową strategią ochrony życia jest wczesna detekcja zagrożeń. W warunkach domowych realizują ją autonomiczne czujki alarmowe – urządzenia kluczowe dla minimalizacji ryzyka.

1. Detekcja dymu – fundament bezpieczeństwa pożarowego

Zgodnie ze statystykami Komendy Głównej Państwowej Straży Pożarnej, pożary w obiektach mieszkalnych stanowią najliczniejszą grupę interwencji, a główną przyczyną zgonów nie są płomienie, lecz toksyczne produkty spalania (dym i tlenek węgla). Autonomiczna czujka dymu jest zaprojektowana do reagowania na widzialne i niewidzialne cząstki stałe (aerozole) powstające w procesie spalania.

Z technicznego punktu widzenia wyróżniamy dwa główne typy czujek dymu, różniące się zasadą działania:

• Czujki optyczne (fotoelektryczne): Działają na zasadzie rozpraszania światła (efekt Tyndalla). W komorze pomiarowej znajduje się dioda LED emitująca światło (najczęściej podczerwone) oraz fotodioda (odbiornik) umieszczona pod kątem do osi świecenia. W warunkach normalnych światło nie trafia do odbiornika. Gdy do komory dostaną się cząstki dymu, powodują one rozproszenie wiązki światła, która trafia na fotodiodę, inicjując alarm.

• Czujki jonizacyjne: Posiadają komorę pomiarową zawierającą niewielką ilość substancji promieniotwórczej (zazwyczaj Ameryk-241), która jonizuje powietrze między dwiema elektrodami, umożliwiając przepływ stałego, monitorowanego prądu. Gdy cząstki dymu (nawet te niewidoczne dla oka) dostaną się do komory, przyłączają się do zjonizowanych cząsteczek, zmniejszając ich ruchliwość i powodując spadek natężenia prądu. Ta zmiana jest interpretowana jako alarm.

Zalecenia montażowe (wg normy PN-EN 14604):

Czujki dymu powinny być instalowane w pobliżu sypialni (na korytarzach, w przedpokojach) oraz na każdej kondygnacji budynku, najlepiej na suficie, w centralnej części pomieszczenia. Należy unikać montażu w kuchniach i łazienkach, gdzie para wodna lub opary kuchenne mogą powodować fałszywe alarmy.

Ciekawostka 1: Promieniotwórczość w domu?

Wiele osób obawia się czujek jonizacyjnych ze względu na obecność materiału radioaktywnego (Ameryk-241). Należy jednak podkreślić, że zastosowana dawka jest minimalna i całkowicie bezpieczna. Poziom promieniowania emitowanego przez czujkę jest wielokrotnie niższy niż naturalne promieniowanie tła, a cząstki alfa emitowane przez Ameryk-241 nie są w stanie spenetrować nawet kartki papieru, a tym bardziej obudowy czujki.

2. Detekcja tlenku węgla (CO) – ochrona przed „cichym zabójcą”

Tlenek węgla (CO) jest gazem powstającym w procesie niecałkowitego spalania związków zawierających węgiel w swojej budowie (węgla, drewna, gazu, oleju). Jest bezbarwny, bezwonny i skrajnie toksyczny. Jego niebezpieczeństwo wynika z faktu, że jego powinowactwo do hemoglobiny we krwi jest ok. 250-300 razy większe niż tlenu. Łącząc się z hemoglobiną, tworzy karboksyhemoglobinę (COHb), blokując transport tlenu do komórek i prowadząc do niedotlenienia organizmu.

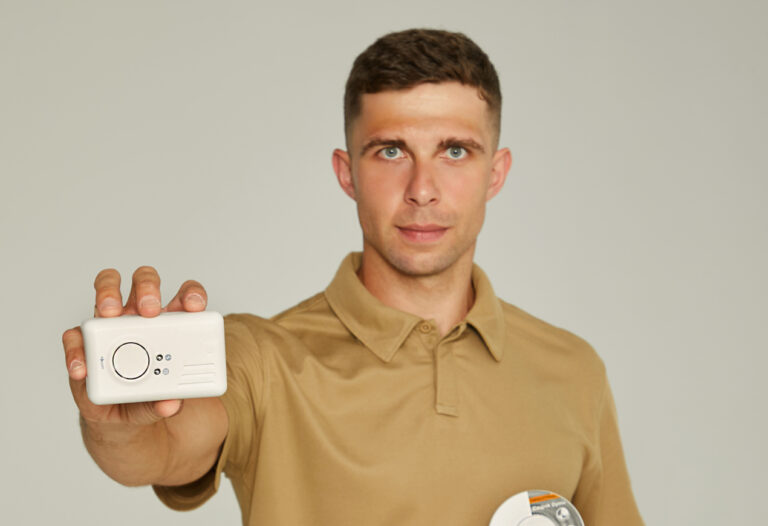

Autonomiczne czujki CO bazują niemal wyłącznie na sensorach elektrochemicznych.

• Zasada działania: Sensor działa jak specyficzne ogniwo paliwowe. Wewnątrz znajduje się elektrolit (zazwyczaj na bazie kwasu siarkowego) oraz elektrody (platynowa robocza i porównawcza). Gdy CO dyfunduje do wnętrza sensora, na elektrodzie roboczej dochodzi do jego utlenienia. Przepływ elektronów generuje prąd elektryczny, którego natężenie jest wprost proporcjonalne do stężenia tlenku węgla w otoczeniu.

• Kryterium alarmu: Czujki te nie działają zero-jedynkowo. Zgodnie z normą PN-EN 50291, alarm musi być aktywowany w zależności od stężenia i czasu ekspozycji. Przykładowo, alarm nie zostanie uruchomiony natychmiast przy niskim stężeniu (np. 30 ppm), ale musi się włączyć, jeśli takie stężenie utrzyma się przez 120 minut. Natomiast przy wysokim stężeniu (np. 300 ppm) alarm musi zadziałać w czasie krótszym niż 3 minuty.

Zalecenia montażowe:

Czujki CO instaluje się w pomieszczeniach, gdzie znajdują się urządzenia mogące być źródłem tlenku węgla (kotłownie, łazienki z piecykami gazowymi, salony z kominkami). Powinny być montowane na wysokości wzroku (ok. 1,5 m od podłogi), ale nie dalej niż kilka metrów od potencjalnego źródła. Ważne jest, aby nie montować ich w bezpośrednim sąsiedztwie kratek wentylacyjnych ani w tzw. „martwych strefach” pomieszczenia (np. w rogach sufit-ściana).

Ciekawostka 2: Pierwszy detektor CO

Zanim technologia elektrochemiczna stała się powszechna, rolę biologicznych detektorów CO pełniły kanarki. W kopalniach węgla (szczególnie w Wielkiej Brytanii aż do lat 80. XX wieku) górnicy zabierali ze sobą te ptaki. Kanarki są znacznie wrażliwsze na tlenek węgla niż ludzie. Ich szybszy metabolizm i specyficzna budowa układu oddechowego sprawiały, że przestawały śpiewać lub spadały z żerdzi przy stężeniach CO, które dla człowieka nie były jeszcze odczuwalne, dając załodze czas na ewakuację.

3. Detekcja gazów palnych – prewencja wybuchu

Trzecim filarem bezpieczeństwa są czujki gazów palnych, takich jak gaz ziemny  lub propan-butan (LPG). Ich zadaniem nie jest ochrona przed zatruciem, lecz przed osiągnięciem przez gaz stężenia grożącego wybuchem. Kluczowym parametrem jest tu Dolna Granica Wybuchowości (DGW) – minimalne stężenie palnej substancji w mieszaninie z powietrzem, przy którym możliwy jest zapłon i wybuch.

• Dla metanu (gazu ziemnego) DGW wynosi ok. 5% objętościowo.

• Dla propanu DGW wynosi ok. 2.1%.

Czujki te alarmują przy osiągnięciu zaledwie ułamka wartości DGW (zazwyczaj 10-20% DGW), zapewniając bezpieczny margines czasowy na reakcję. Wykorzystują one głównie sensory półprzewodnikowe (reagujące zmianą rezystancji tlenków metali pod wpływem gazu) lub katalityczne (spalające gaz na druciku platynowym, co zmienia jego opór).

Zalecenia montażowe (kluczowa różnica!):

Prawidłowy montaż jest tu absolutnie krytyczny i zależy od właściwości fizycznych gazu:

1. Metan jest lżejszy od powietrza. Gromadzi się przy suficie. Czujkę metanu należy montować wysoko, ok. 30 cm od sufitu, nad potencjalnym źródłem wycieku (np. kuchenką gazową, kotłem).

2. Propan-Butan (LPG) jest znacznie cięższy od powietrza. Ściele się przy podłodze, wypełniając zagłębienia. Czujkę LPG należy montować nisko, ok. 15-30 cm nad podłogą.

Pomylenie lokalizacji tych czujek sprawia, że są one całkowicie bezużyteczne.

Ciekawostka 3: Zapach gazu

Czysty gaz ziemny (metan) oraz propan-butan są bezwonne. Charakterystyczny, nieprzyjemny „zapach gazu”, który kojarzymy, jest efektem celowego dodawania substancji zapachowej (procesu nawaniania). Najczęściej stosuje się związki siarkoorganiczne, np. tert-Buty Merkaptan (TBM). Ludzki nos jest niezwykle czuły na ten związek i wykrywa go przy stężeniach znacznie niższych niż DGW. Czujka gazu nie „wącha” jednak merkaptanu – ona mierzy stężenie samego gazu palnego (CH4 lub C3H8), co jest metodą znacznie bardziej obiektywną i niezawodną niż poleganie na zmyśle powonienia.

Podsumowanie i rekomendacje

Autonomiczne czujki alarmowe stanowią system wczesnego ostrzegania, chroniący przed trzema różnymi zagrożeniami: pożarem (dym), zatruciem (CO) i wybuchem (gazy palne).

Wybierając urządzenia do swojego domu, należy kierować się nie ceną, lecz certyfikacją. Gwarancją wiarygodności pomiarowej i konstrukcyjnej jest zgodność z europejskimi normami zharmonizowanymi, potwierdzona przez notyfikowaną jednostkę (w Polsce jest to np. CNBOP-PIB):

• Czujki dymu: Muszą posiadać certyfikat na zgodność z normą PN-EN 14604.

• Czujki tlenku węgla: Muszą posiadać certyfikat na zgodność z normą PN-EN 50291.

• Czujki gazów palnych: Muszą posiadać certyfikat na zgodność z normą PN-EN 50194.

Należy również pamiętać o żywotności sensorów. Sensory elektrochemiczne (CO) i półprzewodnikowe (gaz) ulegają naturalnemu zużyciu. Większość certyfikowanych czujek ma określony czas życia (od 5 do 10 lat), po którym urządzenie należy bezwzględnie wymienić na nowe. Regularne testowanie urządzeń przyciskiem „TEST” jest obowiązkiem każdego użytkownika. Zwróć również uwagę czy bateria zasilająca jest wbudowana czy wymienna. Czujniki do wykrywania gazów wybuchowych będą zasilane z sieci elektrycznej.
